产品特色：

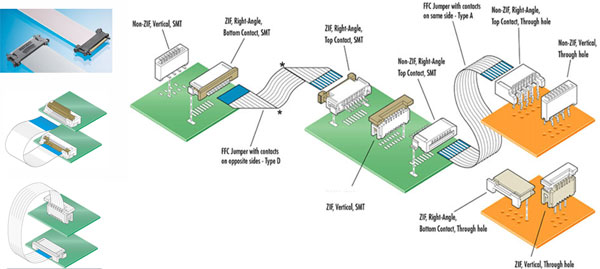

FFC ( Flexible Flat Cable ) 柔软扁平排线，具有体积小、连接简单、耐曲折、耐磨耗、易焊接、精密度高，柔韧性好等优良性能。
產品应用领域：
计算机、数码相机、打印机、复印机、扫描仪、影像机、视听设备、通讯、MP3、显示器等各領域的电子产品。
生产规格：
有Pitch0.3mm、Pitch0.5mm、Pitch0.8mm、Pitch1.0mm、Pitch1.25mm、Pitch1.5mm、Pitch 2.0mm、Pitch2.54mm，EMI导电铝箔、铜箔、聚酯胶带、折线、LVDS、汽车安全气囊线等。
FFC产品标准类型
产品属性
| 项目 |
测试方法 |
规格Specification |
| 绝缘阻抗 |
直流电压500V |
大于或等于100MΩ.m |
相邻PIN 耐压
|
交流电压500V，测试1 分钟 |
不击穿 |
| 导通测试 |
DC3.0V 0.1mA |
无断路,无短路 |
| 电阻测试 |
常湿常湿 |
≤2260mΩ/M |
| 镀层厚度测试 |
室内环境，测试时间为30 秒 |
Ni≧20ｕ”
Au≧3ｕ” |
| 匹配性测试 |
连续与连接器插拔30 次 |
导体与薄膜无剥离 |
| 180°折弯测试 |
折弯＞20 次 |
绝缘层无破裂,无断路 |
| 耐磨测试 |
测试块尖角：R0.5mm 设定荷重：600g
设定速度：60cycle/min 设定回数：10000cycle |
绝缘层无破裂,无断路 |
| 柔性测试 |
折弯处半径 :ψ10mm 设定速度 : 160cycles/min.
设定行程 : 30mm 设定回数 : 100000 回.
|
绝缘层无破裂,无断路 |
| 高温测试 |
105℃ 连续96 小时 |
缩胶≤0.5mm Shrinking≤0.5mm
线间绝缘阻抗≥100MΩ.m
线间绝缘耐电压AC500V/1min
不击穿 |
| 低温测试 |
-40℃ 连续96 小时 |
线间绝缘阻抗≥100MΩ.m
线间绝缘耐电压AC500V/1min
不击穿 |
| 耐湿测试 |
40℃,95﹪RH 连续96 小时 |
线间绝缘阻抗≥100MΩ.m
线间绝缘耐电压AC500V/1min
不击穿 |
| 温度循环测试 |
[-40℃*(4H)→25℃*(1H)→105℃*(4H)→25℃*(1H)] × 5
cycles |
线间绝缘阻抗≥100MΩ.m
线间绝缘耐电压AC500V/1min
不击穿 |
| 盐水喷雾试验 |
试验温度：35℃ 试验浓度：5%
试验时间：48H 盐水PH 值6.5-7.2
样品放置角度15º-30º |
表面无露铜 |
| 导体与薄膜之间粘着力 |
常湿常湿 |
参阅附表（WIQA08） |
| 补强板与薄膜之间粘着力 |
常湿常湿 |
参阅附表（WIQA08） | |
